Descripción

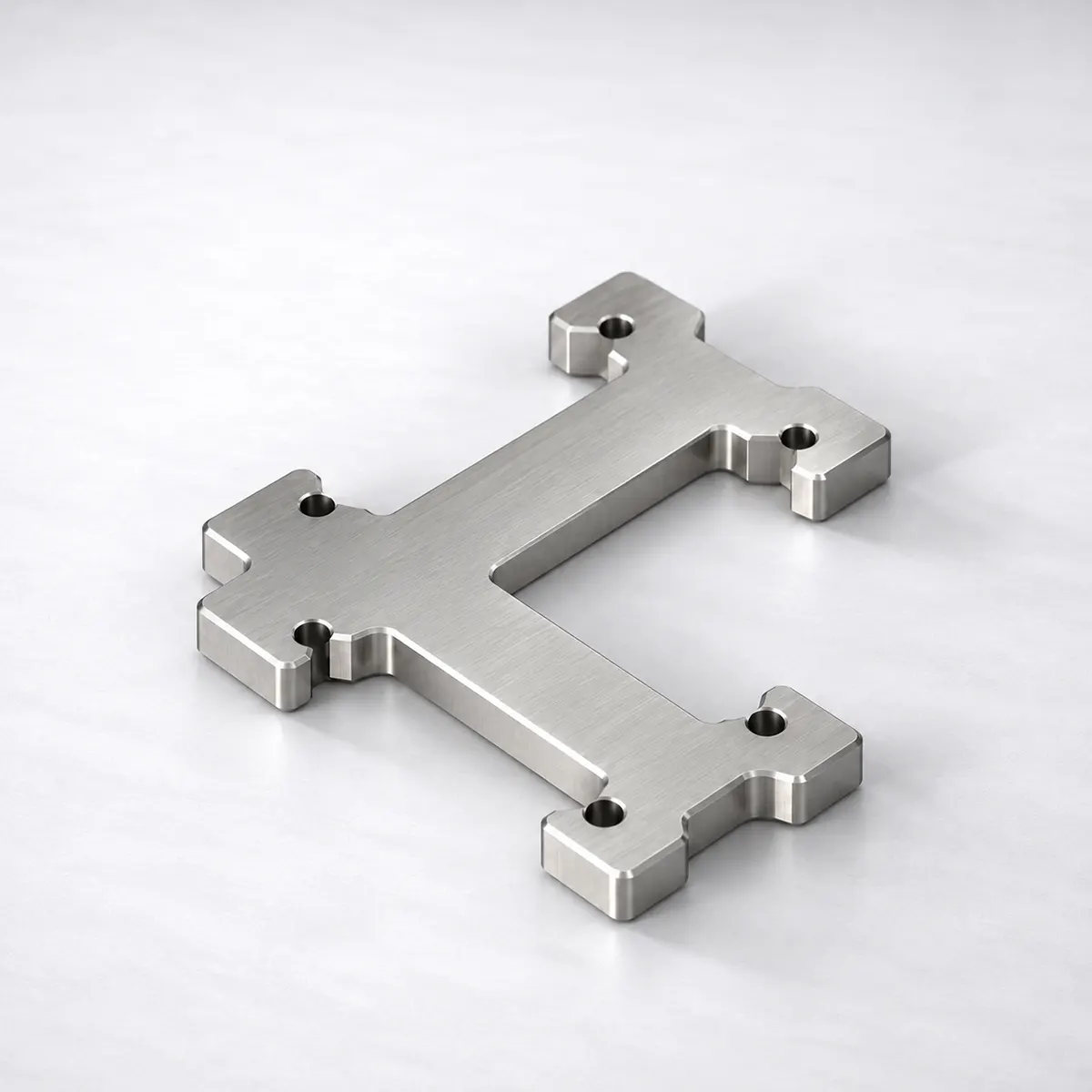

Escuadra fija de 90º para perfil U de barandilla de cristal
La escuadra fija para perfil U de cristal permite unir dos tramos de aluminio formando una esquina de 90º. Su diseño mecanizado facilita la alineación y la unión interior de los perfiles, sin necesidad de utilizar una escuadra exterior visible.
Está diseñada específicamente para la Tapa Inferior U Cristal BBA.P11 de 51 × 21 mm, utilizada en sistemas de barandillas de aluminio para cristal.
Características y aplicaciones
- Unión a 90º: permite conectar dos tramos de perfil U en esquina.
- Montaje interior: la escuadra queda alojada dentro de los perfiles.
- Fijación: mediante tornillos prisioneros en los alojamientos mecanizados.
- Compatibilidad específica: perfil Tapa Inferior U Cristal BBA.P11 de 51 × 21 mm.
Medidas y especificaciones técnicas
| Característica | Especificación |
|---|---|
| Ángulo | 90º fijo |
| Dimensiones | 85 × 85 mm |
| Espesor | 7,8 mm |
| Perfil compatible | Tapa Inferior U Cristal BBA.P11 |
| Sección del perfil | 51 × 21 mm |
| Fijación | Tornillos prisioneros |
Instalación y compatibilidad
La escuadra se introduce en el interior de los perfiles U para realizar la unión en esquina. Sus alojamientos permiten efectuar la fijación mediante tornillos prisioneros.
Importante: antes de comprar, comprueba que tu perfil corresponde a la referencia BBA.P11 de 51 × 21 mm. Esta escuadra no debe confundirse con los modelos genéricos de unión para barandillas
de aluminio.
Diseñada para la

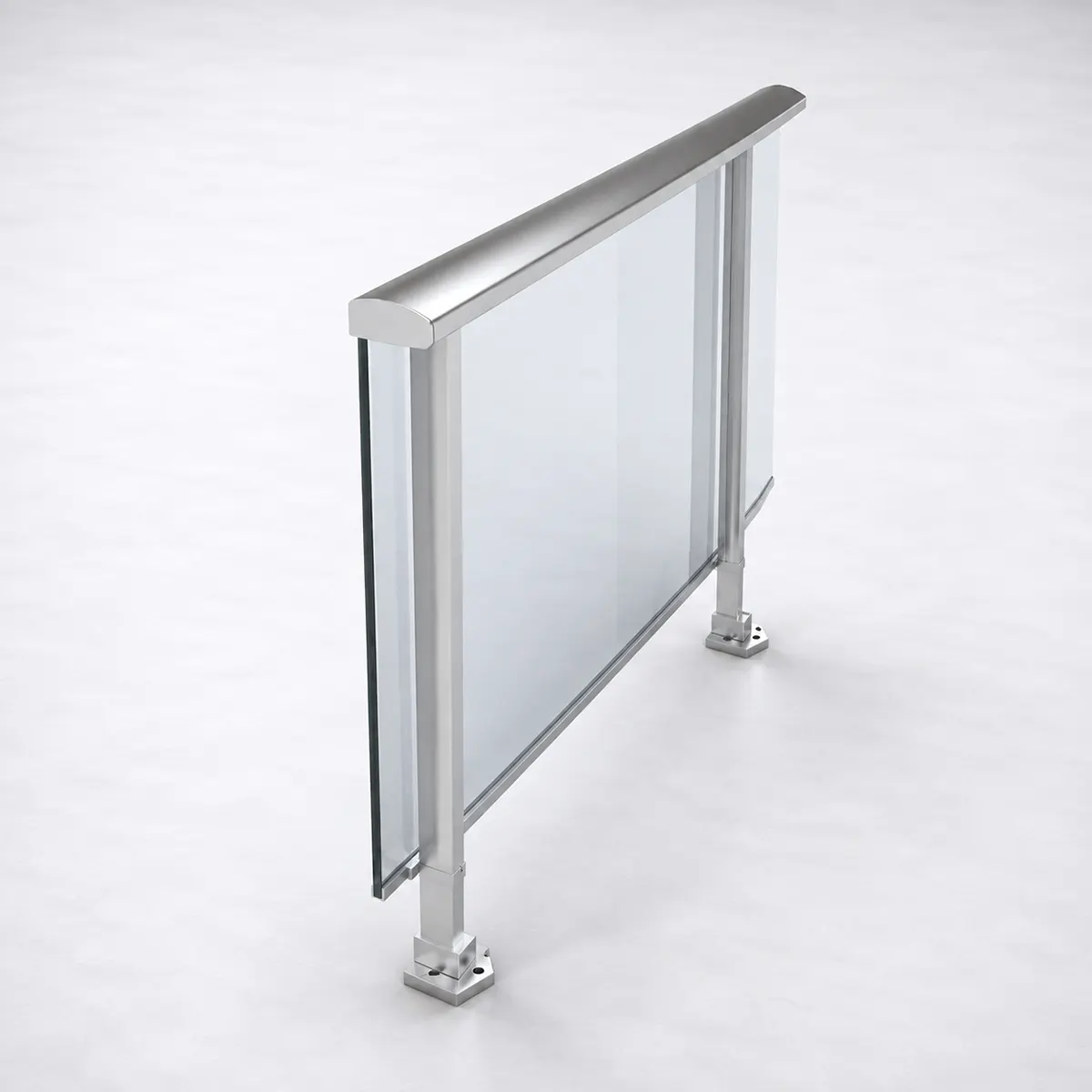

Tapa Inferior U Cristal BBA.P11 de 51 × 21 mm, utilizada en barandillas de aluminio para cristal.
Preguntas frecuentes sobre la escuadra fija para barandilla de cristal
¿Para qué sirve la escuadra fija AB100 en una barandilla de cristal?
La escuadra fija AB100 se utiliza para unir dos tramos de perfil U de aluminio formando una esquina de 90º. Su diseño permite realizar la unión en el interior de los perfiles de barandilla de cristal compatibles.
¿Con qué perfil de aluminio es compatible esta escuadra?
Está diseñada para la Tapa Inferior U Cristal, referencia BBA.P11, de 51 × 21 mm. Antes de realizar el pedido, comprueba que tu perfil corresponde a esta referencia, ya que no se garantiza su compatibilidad con otros perfiles U.
¿Se puede utilizar para unir perfiles U en una esquina de 90º?
Sí. La escuadra permite realizar encuentros perpendiculares entre dos tramos del perfil compatible. Su geometría fija está diseñada para mantener la posición de unión a 90º, sin regulación angular.
¿Cómo se fija la escuadra dentro del perfil U?
La pieza dispone de pestañas y alojamientos mecanizados para la fijación mediante tornillos prisioneros. Se coloca en el interior de los perfiles compatibles, siguiendo las especificaciones de montaje del sistema de barandilla.
¿Qué medidas tiene la escuadra fija para cristal AB100?
Según el plano técnico, la escuadra tiene unas dimensiones exteriores de 85 × 85 mm y un espesor de 7,8 mm. Está diseñada para su utilización con la Tapa Inferior U Cristal BBA.P11 de 51 × 21 mm.
¿Esta escuadra es igual que una escuadra fija convencional para barandillas?
No. Aunque ambas permiten realizar uniones a 90º, la escuadra tiene una geometría específica para su instalación en el interior del perfil U de cristal BBA.P11. Por eso es importante seleccionar el accesorio correspondiente al sistema de barandilla utilizado.
